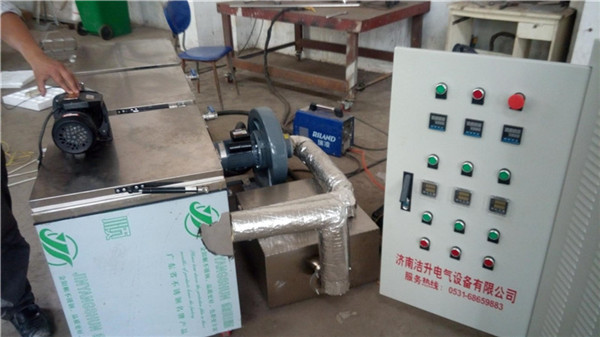

单槽超声波清洗机

单槽超声波清洗机主要材料组成及功能

一、缸体部份
缸体采用日本进口SUS316δ2.0不锈钢板制作。
钢板成份为00Cr17Ni14Mo2,强度好,硬度大于HBS217,耐晶间腐蚀性好。
缸盖采用日本进口SUS316δ1.0不锈钢板制作。


二、机架部份
机器采用40×40 SUS202方通焊接制作。
装有4只M14镀锌脚杯和四只脚轮。
外封板用SUS304δ0.8不锈钢板制作，
顶部设有导流风扇1台，顶部设有Ф150排气口。（外管客户自理）
正面设有一手动配重门，门板做成活动式,可打开,方便操作。


三、循环过滤系统
循环过滤：设有独立的循环过滤系统,系统由循环过滤泵、不锈钢过滤器、压力表等组成，过滤精度为20μ。储液槽体采用2.0TSUS316板制作。
循环泵：由中外合资品牌轻型卧式多级离心不锈钢防爆水泵（型号：CHL2-20、功率：370W），设时间制；其流量和扬程的强度确保带走清洗液中的悬浮尘埃。
超声波结构组成
超声换能器18个单个换能器功率：50W，总超声功率为900W，超声频率：40KHZ，换能器采用日本“NTK”牌，换能器和震动面粘接牢固可靠，不易脱落。
超声波发生器采用目前世界领先的他激式震荡线路结构，较以前的自激式震荡线路结构在输出功率增加10%以上，电气性能符合甲方提供销的技术标准（出厂标准）。
超声波发生器装置工作电压AC220±10V。超声波发生器具有过压，过流，输出短路等保护措施，控制（中部）300W及（四周）600W分别单独控制。
该设备的各主要电器元件、控制主要零件为优质进口件。
电箱与设备分开放置。

型号/规格	内槽尺寸	外型尺寸	超声	加热	槽体	超声
	（ L × W × H ）	（ L × W × H ）	功率	功率	容量	方向
	（ mm ）	（ mm ）	KW	KW	L
JS-1006	380×270×250	520×410×500	0.6KW	1KW	25 L	底侧
JS-1009	500×350×250	640×370×500	0.9KW	1.5KW	43L	底侧
JS-1012	600×400×300	740×540×500	1.2KW	2KW	72 L	底侧
JS-1018	700×480×350	840×620×550	1.8KW	4KW	117 L	三侧
JS-1024	800×500×380	940×640×600	2.4KW	6KW	152 L	三侧
JS-1032	1000×550×400	1140×690×650	3.2KW	6KW	220 L	三侧
JS-1036	1000×550×560	1140×690×800	3.6KW	8KW	308 L	三侧
JS-1048	1200×650×650	1400×1030×980	4.8KW	12KW	507 L	三侧
JS-1060	1450×720×730	1650×1190×1100	6.0KW	15KW	762 L	三侧
JS-1072	1500×800×800	1700×1280×1150	7.2KW	18KW	960 L	三侧
JS-1108	1700×900×800	1960×1450×1150	10.8KW	20KW	1224 L	三侧


客户可指定满足工件及每天清洗量的尺寸，来定做，
